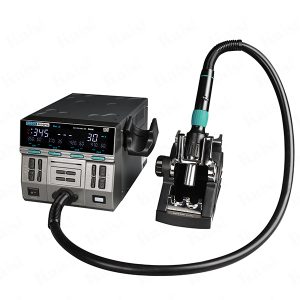

هیتر سوگون 8650Pro نسل سوم

پارامترهای محصول:

توان: ۱۳۰۰ وات

محدوده دما: ۱۰۰ تا ۵۵۰ درجه سانتیگراد (۲۱۲ تا ۱۰۲۲ درجه فارنهایت) به دلیل محدودیت نمایشگر، فقط تا ۹۹۹ درجه فارنهایت قابل نمایش است

ابعاد جعبه داخلی: ۳۹۹×۳۳۶×۲۶۴ (میلی‌متر)

محدوده تنظیم حجم هوا: 1 تا 200 لیتر در دقیقه

اهداف و کاربردها:

۱. مناسب برای پیاده‌سازی انواع قطعات الکترونیکی مانند: SOIC، CHIP، QFP، PLCC، BGA و غیره.

۲. مناسب برای:

• حرارت دادن روکش‌های حرارتی
• خشک کردن
• پاک کردن رنگ
• جداسازی چسب
• یخ‌زدایی
• پیش‌گرم کردن
• ضدعفونی کردن
• جوش دادن چسب و غیره

۳. حجم هوای قابل تنظیم، مناسب برای مواردی که نیاز به گرمایش با حجم هوای کم یا زیاد دارند.

۴. مناسب برای اتصال و جداسازی قطعات روی بردهای الکترونیکی با هوای گرم.

۵. دارای پمپ هوای فوق‌العاده بزرگ با خروجی حجم هوای تا ۲۰۰، که به شما امکان می‌دهد در محدوده وسیع‌تری کار کنید.

تنظیمات دما و حجم هوا

۵.۱ تنظیم دما

افزایش دما:

• با فشار دادن یکبار کلید “TEMP▲ 1X، دمای تنظیم شده ۱ درجه سانتیگراد افزایش می‌یابد و پنجره نمایش پارامتر دما، دمای تنظیم شده را نشان می‌دهد.

اگر کلید “TEMP▲ 1X را حداقل یک ثانیه نگه دارید، دمای تنظیم شده به سرعت افزایش می‌یابد. وقتی به دمای مورد نظر رسید، کلید “▲TEMP ” را رها کنید.

• با فشار دادن یکبار کلید “TEMP▲ 10X، دمای تنظیم شده ۱۰ درجه سانتیگراد افزایش می‌یابد.
• اگر کلید “TEMP▲ 10X را حداقل یک ثانیه نگه دارید، دمای تنظیم شده با سرعت ۱۰ درجه سانتیگراد در هر بار افزایش می‌یابد تا به دمای مورد نظر برسد.

کاهش دما:

• با فشار دادن یکبار کلید “TEMP▼” 1X، دمای تنظیم شده ۱ درجه سانتیگراد کاهش می‌یابد و پنجره نمایش پارامتر، دمای تنظیم شده را نشان می‌دهد.
• اگر کلید “TEMP▼” 1X را حداقل یک ثانیه نگه دارید، دمای تنظیم شده به سرعت کاهش می‌یابد تا به دمای مورد نظر برسد.
• با فشار دادن یکبار کلید “TEMP▼” 10X، دمای تنظیم شده ۱۰ درجه سانتیگراد کاهش می‌یابد و پنجره نمایش پارامتر، دمای تنظیم شده را نشان می‌دهد.
• اگر کلید را نگه دارید، دما با سرعت ۱۰ درجه سانتیگراد کاهش می‌یابد تا به دمای مورد نظر برسد.

۵.۲ تنظیم حجم هوا

افزایش حجم هوا:

• با فشار دادن یکبار کلید “AIR” 1X، درجه حجم هوای تنظیم شده یک واحد افزایش می‌یابد.
• پنجره نمایش پارامتر حجم هوا، درجه حجم هوای تنظیم شده را نشان می‌دهد.
• با نگه داشتن دکمه دوتایی “ ▲AIR  ” به مدت حداقل یک ثانیه، درجه حجم هوا به سرعت افزایش می‌یابد. وقتی به درجه مورد نظر رسید، کلید “ ▲AIR  ” را رها کنید.
• با فشار دادن یکبار کلید “AIR” 5X، درجه حجم هوای تنظیم شده ۵ واحد افزایش می‌یابد و پنجره نمایش پارامتر حجم هوا، درجه حجم هوای تنظیم شده را نشان می‌دهد.
• اگر کلید “AIR▲” 5X را حداقل یک ثانیه نگه دارید، حجم هوا ۵ درجه افزایش می‌یابد. پس از رسیدن به درجه مورد نظر، دکمه “▲AIR” را رها کنید.

کاهش حجم هوا:

• با فشار دادن یکبار کلید “AIR” 1X، درجه حجم هوای تنظیم شده یک واحد کاهش می‌یابد و پنجره نمایش پارامتر حجم هوا، درجه حجم هوای تنظیم شده را نشان می‌دهد.
• اگر کلید “AIR” 1X را حداقل یک ثانیه نگه دارید، درجه حجم هوای تنظیم شده به سرعت کاهش می‌یابد. پس از رسیدن به درجه مورد نظر، دکمه “AIR” را رها کنید.
• با فشار دادن یکبار کلید “AIR” 5X، درجه حجم هوای تنظیم شده ۵ واحد کاهش می‌یابد و پنجره نمایش پارامتر حجم هوا، درجه حجم هوای تنظیم شده را نشان می‌دهد.
• اگر کلید “AIR” 5X را حداقل یک ثانیه نگه دارید، درجه حجم هوای تنظیم شده به سرعت ۵ واحد کاهش می‌یابد. پس از رسیدن به درجه مورد نظر، کلید “AIR” را رها کنید.

دستورالعمل‌های عملیاتی

توجه: پس از باز کردن بسته‌بندی، لطفاً طبق لیست بسته‌بندی بررسی کنید که آیا قطعه‌ای مفقود یا آسیب دیده است. در صورت مشاهده هرگونه مشکل، فوراً با تولزبازار تماس بگیرید. اگر قطعات اختیاری سفارش داده نشده باشند، در بسته‌بندی موجود نخواهند بود.

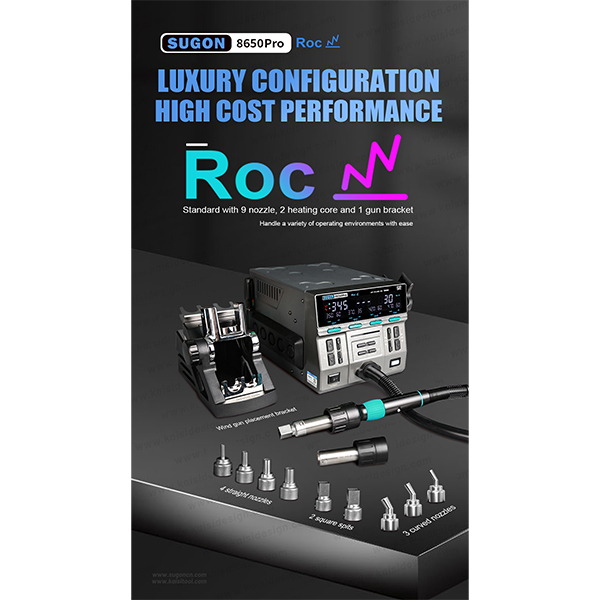

۱. هیتر را روی یک میز کار صاف قرار دهید، نازل مورد نیاز را انتخاب کرده و نصب کنید. سعی کنید از نازل با قطر بزرگ استفاده کنید. سپس دسته را روی پایه دسته قرار دهید.

۲. سیم برق را وصل کرده و کلید روشن/خاموش را روشن کنید.

۳. دسته را از پایه بردارید، سیستم وارد حالت کار عادی می‌شود و دما پایدار می‌شود. پنجره دما “دمای تنظیم شده” و “دمای واقعی” را نمایش می‌دهد.

۴. ذخیره‌سازی کلید حافظه: پس از تنظیم مقدار پارامتر، کانال مورد نظر را از بین “CH1”، “CH2”، “CH3” و “CH4” انتخاب کنید. برای ذخیره داده‌های تغییر یافته در کانال “CH1”، دکمه “CH1” را طولانی فشار دهید. به طور مشابه، با فشار طولانی “CH2”، “CH3” و “CH4”، داده‌ها در کانال‌های مربوطه ذخیره می‌شوند. (تنظیمات ذخیره‌سازی دسته نیز به همین صورت است)

فراخوانی: برای فراخوانی داده‌های حافظه، کافی است یک بار (کمتر از ۱ ثانیه) “CH1” را فشار دهید تا داده‌های ذخیره شده فراخوانی شوند. برای فراخوانی داده‌های ذخیره شده در کانال‌های دیگر، “CH2”، “CH3” یا “CH4” را فشار دهید. (تنظیمات فراخوانی دسته نیز به همین صورت است)

۵. پس از اتمام کار، دسته باید روی پایه قرار گیرد. هیتر به طور خودکار وارد حالت خنک‌کنندگی المنت حرارتی با هوای سرد می‌شود. وقتی دما به زیر ۱۰۰ درجه سانتیگراد برسد، دستگاه وارد حالت خواب می‌شود.

۶. اگر برای مدت طولانی از دستگاه استفاده نمی‌کنید، حتماً کلید روشن/خاموش را خاموش کنید.

توضیح نمادها:

۱. اگر “EAP” نمایش داده شود، به معنای وجود مشکل در المنت هیتر دستگاه شما است و نیاز به بررسی المنت یا سایر قطعات مرتبط دارد.

۲. اگر “HEA” نمایش داده شود، به معنای وجود مشکل در بخش سنسور هیتر دستگاه شما است و نیاز به بررسی سنسور یا سایر قطعات مرتبط دارد.

۳. نمایش “FAN” نشان‌دهنده خرابی فن است و نیاز به بررسی فن و قطعات مرتبط دارد.

حالت خواب (خاموشی موقت) :

•  ورود به حالت خواب, دسته را به درستی روی پایه دسته قرار دهید، سیستم به طور خودکار وارد حالت خنک‌کنندگی با حجم هوای بالا می‌شود. هنگامی که دمای نمایش داده شده به کمتر از ۱۰۰ درجه سانتیگراد برسد، سیستم بلافاصله وارد حالت خواب می‌شود.
• وقتی هیتر شما وارد حالت خواب می‌شود، پنجره نمایشگر “temperature drop” (کاهش دما) را نشان می‌دهد. پس از ورود دستگاه به حالت خواب، پنجره نمایشگر “_ _ _“
  را نشان می‌دهد.

دستورالعمل‌ها

۱. کلید صدا: آیا فکر می‌کنید صدای دکمه‌ها خیلی بلند است و می‌خواهید آن را خاموش کنید؟ کلید روشن/خاموش صدا را به مدت سه ثانیه نگه دارید تا صدا روشن/خاموش شود.

۲. تنظیم حجم هوای سرد: تنظیم حجم هوای سرد (حجم هوای مورد استفاده توسط دکمه هوای سرد روی دسته): دکمه تنظیم حجم هوای سرد را به مدت سه ثانیه نگه دارید تا وارد حالت تنظیمات شوید، سپس دکمه تنظیم حجم هوا (1X) را فشار دهید تا تنظیم کنید، و یک بار دکمه تنظیم را فشار دهید تا ذخیره شود و خارج شوید.

۳. قفل دکمه‌های دسته: دکمه “MODLE” در گوشه پایین سمت راست را نگه دارید تا تمام عملکردهای دسته به جز هوای سرد روشن/خاموش شود.

۴. کالیبراسیون دما: برای کالیبراسیون دما، ابتدا با یک دستگاه تست دما، دما را آزمایش کنید، سپس دکمه کالیبراسیون (CAL) را به مدت سه ثانیه نگه دارید تا وارد حالت تنظیمات شوید، و سپس با دکمه تنظیم دما (1X) دما را کم یا زیاد کنید. محدوده تنظیم: مثبت یا منفی ۹۹ درجه. پس از تنظیم، دکمه کالیبراسیون را فشار دهید تا ذخیره شود و خارج شوید. اگر دستگاه تست مخصوص ندارید، می‌توانید بر اساس احساس خود تنظیم کنید. اگر تنظیمات نامنظم شد، می‌توانید مقدار کالیبراسیون دما را به صفر برگردانید.

۵. تنظیمات حجم هوا در حالت خواب: حجم هوا در حالت خواب، می‌خواهید حجم هوای سرد را در حالت خواب افزایش دهید؟ کافیست دو دکمه تنظیم بالا و پایین حجم هوای 5X را به مدت سه ثانیه نگه دارید تا وارد رابط تنظیمات شوید. پس از ورود، از دکمه حجم هوای 1X برای تنظیم استفاده کنید، و سپس دو دکمه تنظیم بالا و پایین 5X را به مدت یک ثانیه نگه دارید تا ذخیره شود و خارج شوید. به یاد داشته باشید: هر چه حجم هوا بیشتر باشد، زمان خنک شدن کوتاه‌تر اما صدای باد بیشتر می‌شود، و هر چه حجم هوا کمتر باشد، زمان خنک شدن طولانی‌تر و صدای باد کمتر می‌شود.

۶. قفل: همزمان دکمه کاهش دما (1X) و حجم هوا (1X) را نگه دارید تا دکمه‌ها قفل/باز شوند. پس از قفل شدن تنظیمات، داده‌های چهار کلید حافظه روی دسته و دستگاه اصلی قابل استفاده هستند، اما نمی‌توان داده‌ها را تغییر داد و ذخیره کرد.

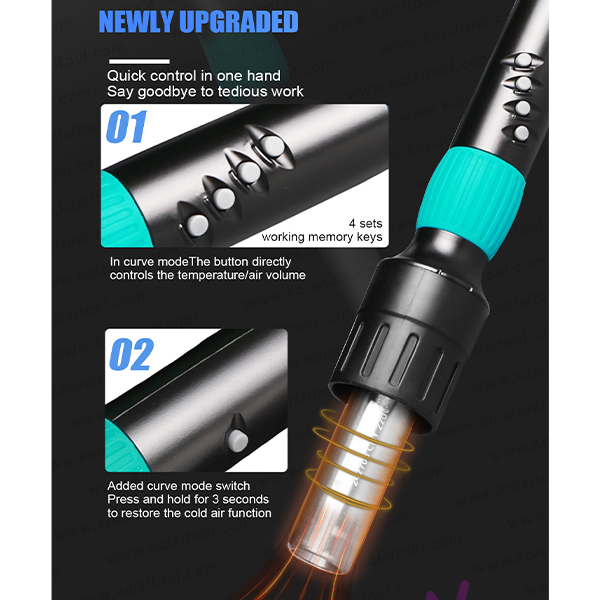

۷. تنظیم مستقیم دما/حجم هوا با دسته: دکمه هوای سرد روی دسته را به مدت سه ثانیه نگه دارید تا بتوانید دما و حجم هوای دستگاه را مستقیماً از طریق دسته تنظیم کنید. از CH1/CH2 برای تنظیم دما و از CH3/CH4 برای تنظیم حجم هوا استفاده کنید. دوباره دکمه هوای سرد روی دسته را به مدت ۳ ثانیه نگه دارید تا از تنظیمات خارج شوید.

تنظیمات حالت ROC

۱. ورود به حالت ROC: با فشار کوتاه دکمه “MODLE” در پایین سمت راست، وارد حالت ROC شوید.

۲. تنظیم منحنی ROC سه مرحله‌ای: دکمه CH1/CH2/CH3 روی پنل را طولانی فشار دهید تا وارد حالت تنظیم پارامترهای مربوطه شوید. از دکمه “CH4” برای تنظیم جابجایی و از دکمه “حجم هوا X1” برای تنظیم پارامترها استفاده کنید. پس از تنظیم، دکمه CAL را کوتاه فشار دهید تا ذخیره شود و خارج شوید. توجه: پس از تکمیل سه منحنی ROC، مقدار فاصله زمانی را می‌توان از ۱ ثانیه تا ۹۹۰ ثانیه تنظیم کرد، و حداکثر مقدار هر منحنی می‌تواند به ۳۳۰ ثانیه برسد.

۳. تنظیم دمای مرحله سوم: از کلید TEMPx1 روی پنل برای تنظیم مستقیم دمای مرحله سوم استفاده کنید. از کلید AIR X1 روی پنل برای تنظیم مستقیم حجم هوای مرحله سوم استفاده کنید.

۳.۱ از کلیدهای CH1/CH2/CH3/CH4 روی دسته برای تنظیم مستقیم دما و حجم هوای منحنی مرحله سوم استفاده کنید. CH1/CH2 برای تنظیمات دما و CH3/CH4 برای تنظیمات حجم هوا است. توجه: دسته اکنون دما و حجم هوای ذوب مرحله سوم را تنظیم و به طور خودکار ذخیره می‌کند.

۴. پس از اتمام تنظیمات، “دکمه باد سرد” را کوتاه فشار دهید تا حالت منحنی شروع شود. اگر می‌خواهید وارد حالت باد سرد شوید، “دکمه باد سرد” را طولانی فشار دهید.

نکته مهم:

کار منحنی به سه مرحله تقسیم می‌شود. مراحل اول و دوم برد را پیش‌گرم می‌کنند، و سپس پس از ورود به مرحله سوم، منحنی ذوب قلع آغاز می‌شود. وقتی زمان به پایان برسد، بازر صدای هشدار می‌دهد، و سپس می‌توانید کار بعدی را شروع کنید (مثلاً: جدا کردن IC). پس از اتمام کار، می‌توانید پایه را بردارید یا دکمه هوای سرد روی دسته را نگه دارید تا هوای سرد روشن شود. از آنجا که مراحل اول و دوم برای پیش‌گرم کردن هستند،

حالت کالیبراسیون حرفه‌ای

حالت کالیبراسیون حرفه‌ای: برای کاربران حرفه‌ای که دارای دستگاه‌های تست دمای دقیق هستند، می‌توانند از حالت کارخانه برای کالیبراسیون دما پس از ثابت شدن دما استفاده کنند. روش کار: دکمه‌های تنظیم افزایش و کاهش دما (1X) را همزمان نگه دارید تا وارد رابط کالیبراسیون دما شوید، با دکمه تنظیم دما (1X) تنظیمات دما را انجام دهید، دمای دسته هیتر را با دمای دستگاه تست دما تطبیق دهید، و سپس کلید عملکرد کالیبراسیون دما (CAL) را فشار دهید تا ذخیره شود و خارج شوید.

خطاهای محدودیت

خطاها و پیامدهای ناشی از تنظیم دما و حجم هوای حداکثر:

۱. وقتی دما و حجم هوا در مقادیر حداکثر تنظیم شوند، دما توسط حجم هوای بسیار زیاد از بین می‌رود و پس از رسیدن دما به حد نهایی، خطاهایی رخ می‌دهد. در این حالت، لازم است حجم هوا را به طور مناسب کاهش دهید تا دما افزایش یابد.

۲. وقتی حجم هوا خیلی زیاد باشد، المنت به سرعت دما را از دست می‌دهد و نرخ افزایش دمای عادی اولیه با تأخیر مواجه می‌شود.

۳. وقتی دما خیلی بالا و حجم هوا خیلی کم باشد، لوله فلزی دسته به سرعت اکسید شده و تغییر رنگ می‌دهد، دسته داغ می‌شود که این امر باعث تسریع در فرسودگی محصول و افزایش احتمال آسیب به المنت و دسته می‌شود.

۴. وقتی حجم هوا خیلی بالا و دما خیلی پایین تنظیم شود، به دلیل اینکه دما سریعاً توسط باد از بین می‌رود، بین دمای واقعی و دمای تنظیم شده اختلاف قابل توجهی وجود خواهد داشت.
