گیره پاور یونیورسال Lanrui M191 با LED تشخیص جریان
ارسال محصول
به تمام نقاط کشور با تیپاکس، ماهکس، باربری و ارسال پیک (فقط مخصوص شهر تهران)سفارشهایی که از ساعت ۱۰ تا ۱۶ با روش ارسال پیک ثبت شوند، در همان روز برای شما ارسال خواهند شد.
ارسال محصول
به تمام نقاط کشور
ارسال پیک
فقط مخصوص شهر تهران
پرداخت آسان
آنلاین و مطمئن پرداخت کن
پشتیبانی سریع
تلفنی یا از طریق واتساپ
اصالت کالا
کیفیت تایید شده تولزبازار
محصولات مرتبط
پراب منبع تغذیه دهکاره آیفون PW10 برند 2UUL
کابل 2UUL PW08 Power Mac مناسب برای مک بوک و انواع لپتاپ
تستر پورت شارژ Type-C مدل PW32 برند 2UUL
منبع تغذیه SP3005 برند Aixun
کابل Power one مدل PW09 برند 2UUL
سر پراب 19 عددی اندروید PW06 برند 2UUL
سری پراب آیفون 6 تا 16Promax مدل M082 برند Ma Ant
تستر دیجیتال جریان و مولتیمتر C09 برند i2C
پراب منبع تغذیه اندروید مدل PW04 برند 2UUL
پراب منبع تغذیه آیفون 6 تا 16Promax مدل M076 برند Ma Ant
توضیحات کالا

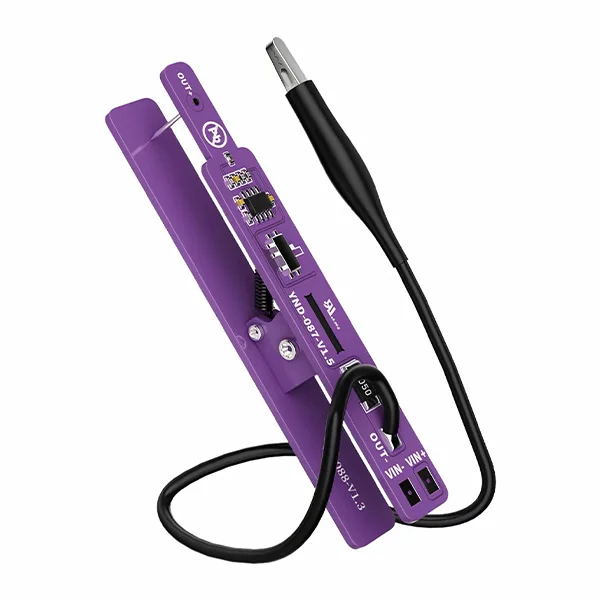

گیره پاور یونیورسال Lanrui M191 با چراغ تشخیص جریان
گیره پاور Lanrui M191 ابزاری سریع برای روشنکردن و بررسی جریانکشی برد دستگاههای دارای مسیر تغذیه غیررمزگذاریشده است. طراحی گیرهای، کنتاکتهای مثبت و منفی، چراغ نشانگر و کلید انتخاب حالت به تعمیرکار اجازه میدهند بدون لحیمکاری موقت سیم، بردهای سازگار را به منبع تغذیه تعمیرگاهی متصل و رفتار جریان آنها را بررسی کند.
معرفی گیره پاور Lanrui M191
در بسیاری از تعمیرات برد، برای روشنکردن دستگاه یا مشاهده واکنش مادربرد به منبع تغذیه، تعمیرکار ناچار است سیم مثبت و منفی را موقتاً به نقاط مناسب متصل کند. M191 این مرحله را با یک گیره مکانیکی و دو کنتاکت مجزا ساده میکند: بخش فلزی OUT+ با نقطه مثبت برد تماس پیدا میکند و گیره کابلی مشکی به نقطه منفی یا زمین برد متصل میشود.
ورودیهای VIN+ و VIN- روی بدنه برای اتصال کابل مثبت و منفی منبع تغذیه در نظر گرفته شدهاند. پس از تنظیم صحیح ولتاژ و محدودیت جریان متناسب با برد، میتوان از ابزار برای استارت، مشاهده عبور جریان، بررسی ریاستارت و کمک به عیبیابی استفاده کرد.
این محصول منبع تغذیه یا مولتیمتر نیست و ولتاژ مناسب دستگاه را بهصورت خودکار انتخاب نمیکند. استفاده صحیح از آن به منبع تغذیه DC تعمیرگاهی، شناخت نقاط مثبت و منفی برد و تنظیم ولتاژ و محدودیت جریان مناسب نیاز دارد.
دو حالت کاری
انتخاب میان حالت تشخیص جریان با چراغ نشانگر و حالت استارت ساده بدون جریان پایه تشخیصی.
چراغ تشخیص
روشنشدن چراغ در حالت Detection عبور جریان را نشان میدهد و چشمکزدن آن میتواند نشانه ناپایداری جریان یا ریاستارت باشد.
اتصال سریع برد
فک گیرهای و کنتاکتهای مجزا، اتصال موقت برد به منبع تغذیه را بدون لحیمکاری سیم آسانتر میکنند.
کاربرد چندمنظوره
مناسب تعمیر، تست دستگاههای بدون تصویر و ارزیابی اولیه بردهای سازگار در مراکز تعمیرات.

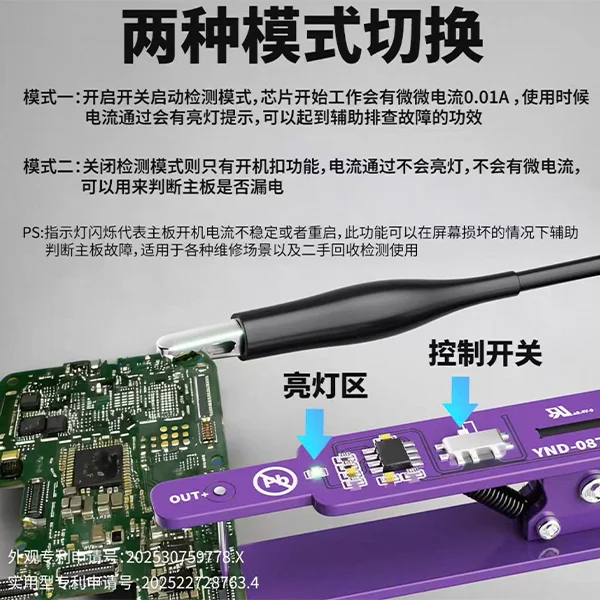

دو حالت کاری Lanrui M191
حالت تشخیص روشن
با قرارگرفتن کلید روی حالت تشخیص، مدار داخلی ابزار فعال میشود و طبق اعلام سازنده حدود ۰٫۰۱ آمپر جریان پایه ایجاد میکند. هنگام عبور جریان، چراغ نشانگر روشن میشود و برای مشاهده سریع وضعیت فعالیت برد مفید است.
- ✓نمایش عبور جریان با چراغ LED
- ✓کمک به تشخیص ناپایداری جریان و ریاستارت از طریق چشمکزدن چراغ
- ✓مناسب بررسی برد دستگاههای بدون تصویر یا نمایشگر معیوب
حالت تشخیص خاموش
در این حالت فقط اتصال و استارت برد انجام میشود؛ چراغ عبور جریان فعال نیست و جریان پایه ۰٫۰۱ آمپری مدار تشخیص نیز وجود ندارد. این وضعیت برای مشاهده دقیقتر جریان واقعی منبع و بررسی احتمال نشتی برد مناسبتر است.
- ✓بدون روشنشدن چراغ تشخیص
- ✓بدون جریان پایه ایجادشده توسط مدار تشخیص
- ✓مناسبتر برای سنجش جریان واقعی و بررسی نشتی مادربرد
روش اتصال قطبهای مثبت و منفی
کابل مثبت منبع تغذیه به ورودی VIN+ و کابل منفی به VIN- متصل میشود. روی سمت برد، کنتاکت فلزی OUT+ باید با نقطه مثبت برد تماس داشته باشد و گیره کابلی مشکی به نقطه منفی یا زمین برد وصل شود.
- ۱خروجی منبع تغذیه را خاموش و ولتاژ و محدودیت جریان مناسب برد را تنظیم کنید.
- ۲قطبهای منبع را با رعایت کامل جهت به VIN+ و VIN- متصل کنید.
- ۳OUT+ را روی مثبت برد و گیره مشکی را روی منفی یا GND قرار دهید.
- ۴حالت مناسب را انتخاب و سپس خروجی منبع تغذیه را فعال کنید.
سازگاری و محدودیت استفاده

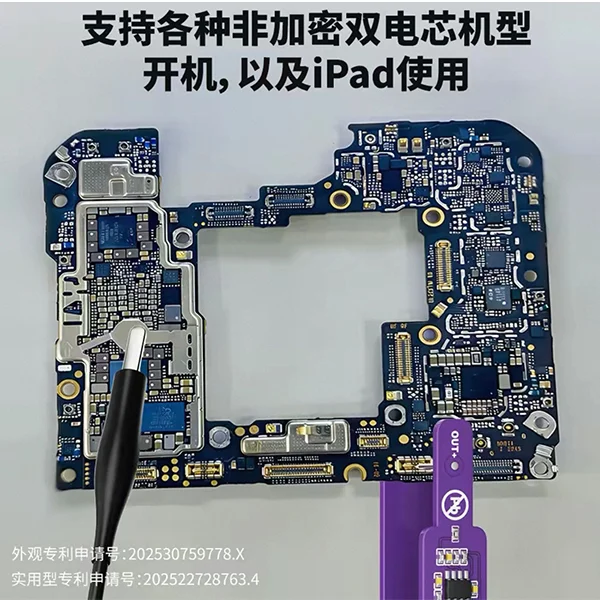

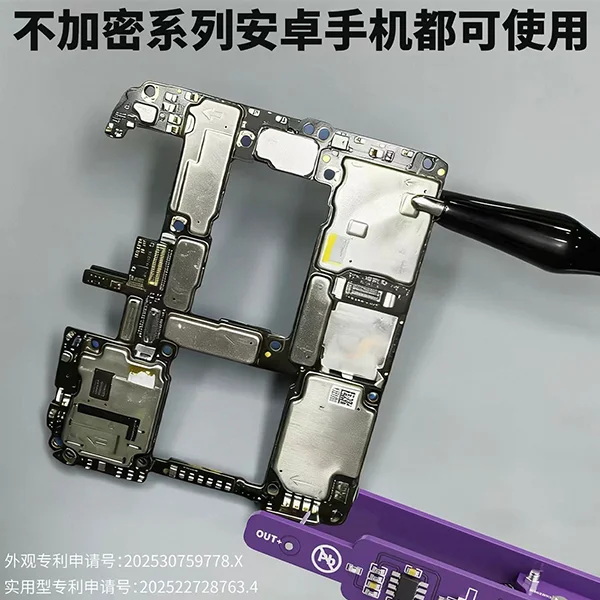

طبق اطلاعات سازنده، M191 برای روشنکردن و تست برد دستگاههایی طراحی شده که مسیر تغذیه آنها به احراز هویت یا ارتباط رمزگذاریشده باتری وابسته نیست. این گروه میتواند شامل برخی گوشیهای اندرویدی، بردهای دارای باتری دو سلولی غیررمزگذاریشده و iPad باشد؛ بااینحال سازگاری باید در هر مدل بهصورت جداگانه بررسی شود.
موارد قابل استفاده
- ✓برد برخی گوشیهای اندرویدی با مسیر تغذیه غیررمزگذاریشده
- ✓برخی دستگاههای دارای باتری دو سلولی غیررمزگذاریشده
- ✓برخی مدلهای iPad با نقاط تغذیه قابل دسترس و سازگار
پیش از استفاده بررسی شود
- !ولتاژ نامی و محدودیت جریان مناسب همان مدل
- !محل صحیح مثبت، منفی و نقطه تماس روی برد
- !عدم نیاز برد به مدار شناسایی یا ارتباط دیتای باتری
کاربردهای گیره پاور Lanrui M191
روشنکردن برد خارج از دستگاه
تغذیه و استارت بردهای سازگار بدون نصب باتری و بدون لحیمکردن سیم موقت روی نقاط تغذیه.
بررسی جریانکشی
مشاهده رفتار جریان از روی منبع تغذیه و استفاده از چراغ ابزار برای تشخیص سریع وجود یا ناپایداری عبور جریان.
تست برد دستگاه بدون تصویر
کمک به تشخیص فعالیت، توقف یا ریاستارت برد هنگامی که نمایشگر دستگاه خراب است یا تصویری نمایش نمیدهد.
ارزیابی اولیه دستگاه دستدوم
ابزار کمکی برای مراکز تعمیر و خریدوفروش جهت بررسی اولیه واکنش بردهای سازگار؛ نتیجه نهایی به تحلیل تعمیرکار نیاز دارد.
مشخصات فنی گیره پاور Lanrui M191
مشخصات زیر بر اساس اطلاعات درجشده در تصاویر رسمی محصول تنظیم شده است.
مزایای Lanrui M191
- ✓اتصال سریع برد سازگار به منبع تغذیه بدون لحیمکاری موقت
- ✓دو حالت مستقل برای تشخیص دیداری و بررسی دقیقتر نشتی
- ✓چراغ LED برای نمایش عبور، ناپایداری یا قطعووصل جریان
- ✓گیره مکانیکی قابل تنظیم برای تماس مطمئنتر با نقاط برد
- ✓مناسب استفاده روزمره در تعمیرات برد و ارزیابی دستگاه دستدوم

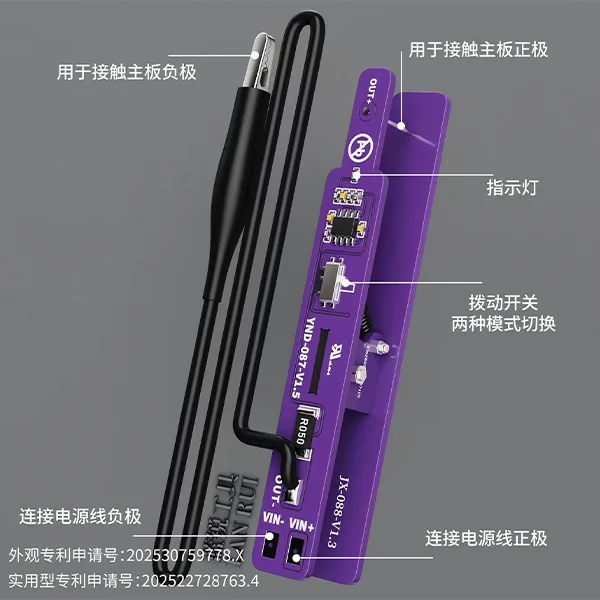

اجزای اصلی M191
فک قابل تنظیم برای نگهداشتن برد و کنتاکت فلزی مخصوص تماس با نقطه مثبت.
گیره روکشدار مشکی برای اتصال به نقطه منفی یا زمین مادربرد.
مدار نشانگر عبور جریان همراه با کلید انتخاب حالت تشخیص روشن یا خاموش.
نکات مهم هنگام استفاده
- این ابزار تنظیمکننده ولتاژ نیست؛ پیش از اتصال، ولتاژ و محدودیت جریان منبع را مطابق مشخصات همان برد تنظیم کنید.
- جابجایی VIN+ و VIN- یا تماس OUT+ با نقطه اشتباه میتواند باعث آسیب جدی به مادربرد شود.
- برای بررسی نشتی، حالت تشخیص را خاموش کنید؛ حالت تشخیص روشن طبق اعلام سازنده حدود ۰٫۰۱ آمپر جریان پایه ایجاد میکند.
- چشمکزدن چراغ فقط یک نشانه کمکی از ناپایداری یا ریاستارت است و جای تحلیل عدد جریان و عیبیابی تخصصی را نمیگیرد.
- هنگام نصب، جابهجایی یا جداکردن گیرهها، خروجی منبع تغذیه باید خاموش باشد.
جمعبندی
گیره پاور Lanrui M191 راهکاری سریع برای اتصال بردهای سازگار به منبع تغذیه، استارت دستگاه و بررسی دیداری وضعیت جریان است. طراحی گیرهای، اتصال مستقل مثبت و منفی، چراغ نشانگر و امکان خاموشکردن مدار تشخیص، آن را به ابزاری کاربردی برای تعمیر بردهای غیررمزگذاریشده، برخی دستگاههای دو سلولی و iPad تبدیل میکند. انتخاب ولتاژ صحیح، شناسایی نقاط تغذیه و تفسیر جریان همچنان باید توسط تعمیرکار متخصص انجام شود.
