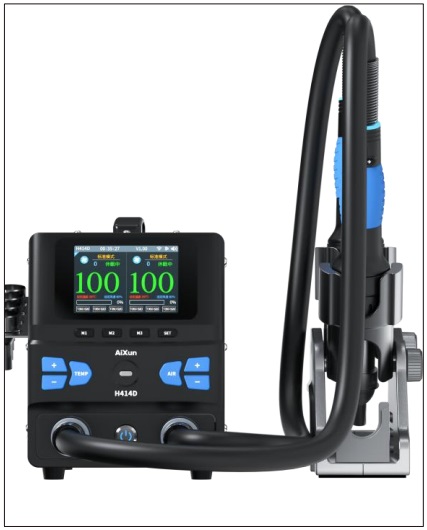

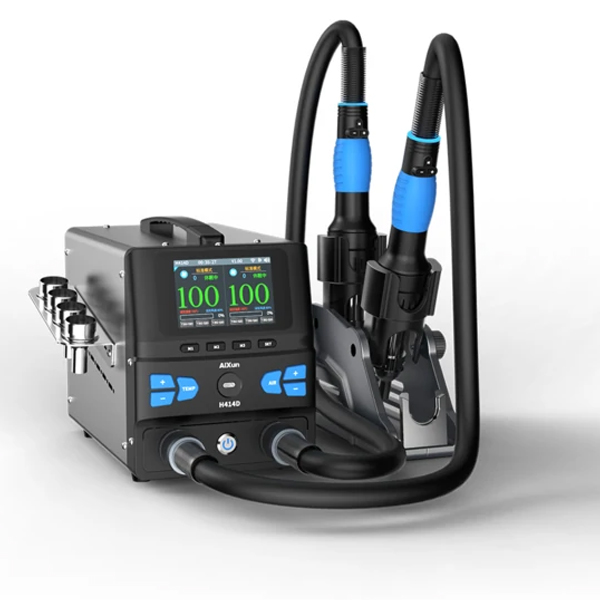

هیتر 2 دسته H414D برند Aixun

Dual Channel Hot Air Rework Station

دفترچه راهنما

قبل از استفاده از دستگاه حتما بخوانید

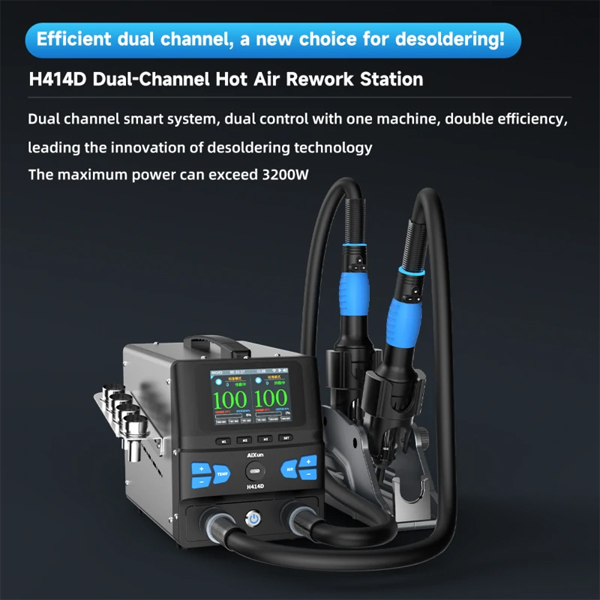

• طراحی نو آورانه 2 در 1 جهت افزایش ظرفیت عملیاتی

این دستگاه به عنوان اولین نمونه در صنعت با ساختار دو کاناله یکپارچه معرفی شده است که توان عملیاتی و بهروری فرآیند تعمیر را به طور موثری افزایش می دهد.

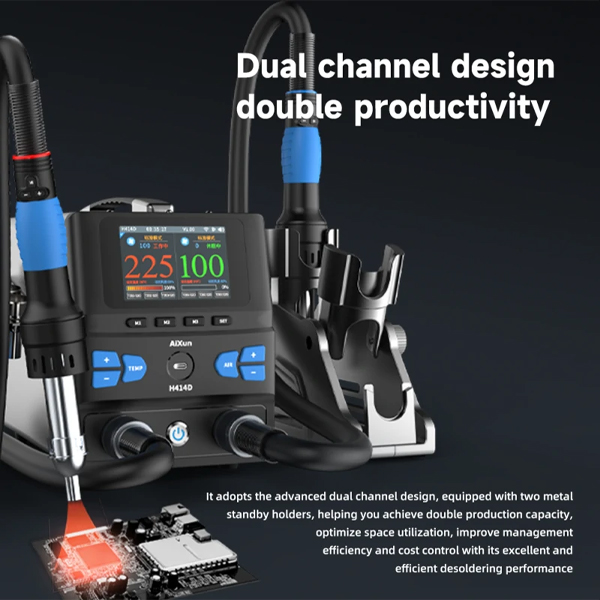

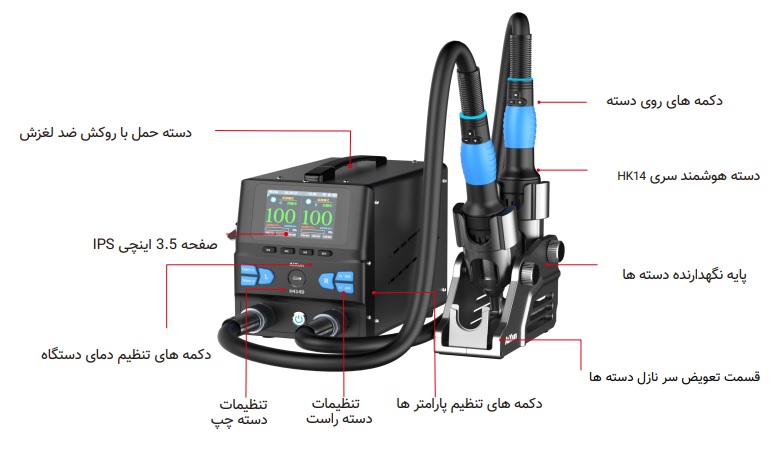

• معماری پیشرفته دوکاناله همراه با پایه نگه دارنده فلزی مستقل

هر کانال از سیستم دمنده هوای گرم، به طور مستقل کنترل میشود و دارای پایه استند فلزی اختصاصی جهت قرارگیری دسته های هیتر در حالت آماده به کار می باشد.

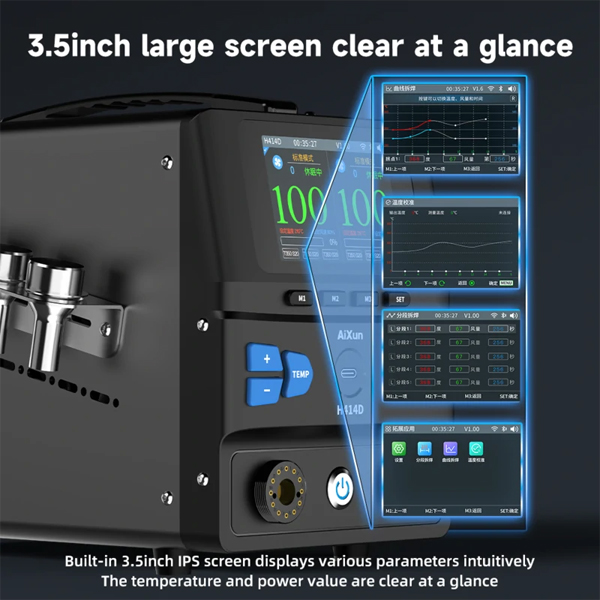

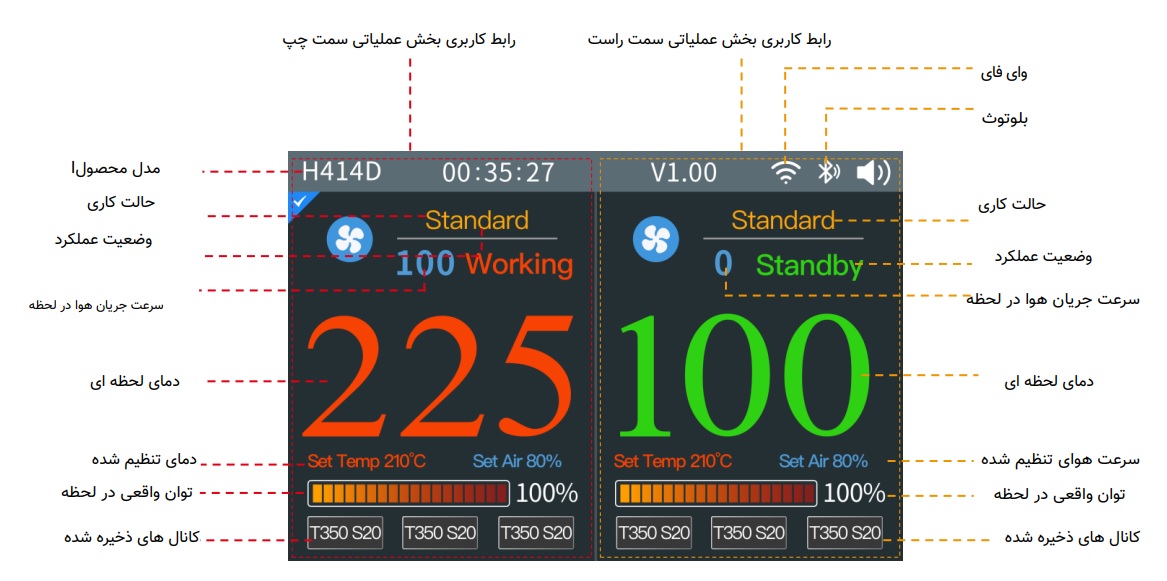

• صفحه نمایش بزرگ 3.5 اینچی با قابلیت نمایش شفاف و دقیق اطلاعات

نمایشگر داخلی از نوع IPS بوده و کلیه پارامترهای عملکردی شامل دما، جریان هوا، وضعیت عملکرد و حالت‌های کنترلی را به‌صورت واضح و لحظه‌ای نمایش می‌دهد.

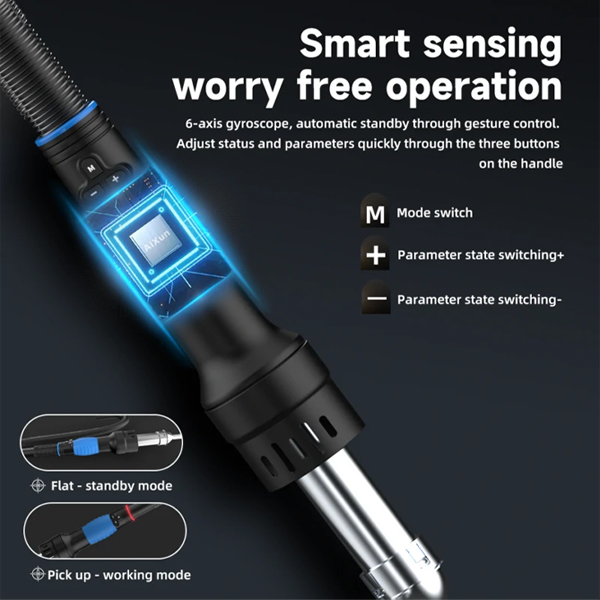

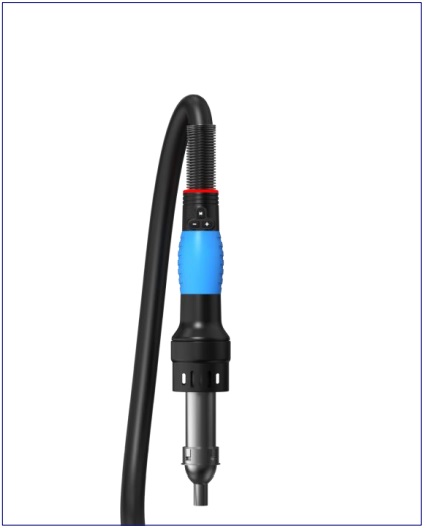

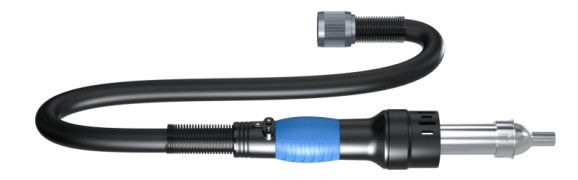

• دسته هوشمند با قابلیت آماده‌باش خودکار مبتنی بر حسگر حرکتی (Gyroscope)

مجهز به ژیروسکوپ ۶ محوره با قابلیت تشخیص حرکات دست و قرارگیری خودکار در حالت Standby جهت کاهش مصرف و افزایش عمر المنت

کنترل سریع پارامترها از طریق سه کلید تعبیه شده بر روی دسته امکان‌پذیر است.

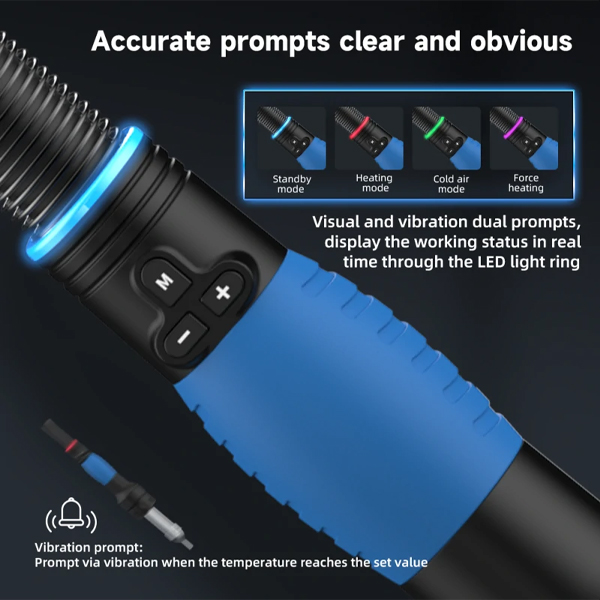

• سیستم اعلان دقیق با بازخورد چندگانه

اعلان وضعیت کاری دستگاه از طریق لرزش، پیام‌های تصویری و حلقه نور LED چهار رنگ انجام می‌شود که وضعیت عملکرد را در لحظه به کاربر اطلاع می‌دهد

• قابلیت‌های هوشمند و توسعه‌پذیر

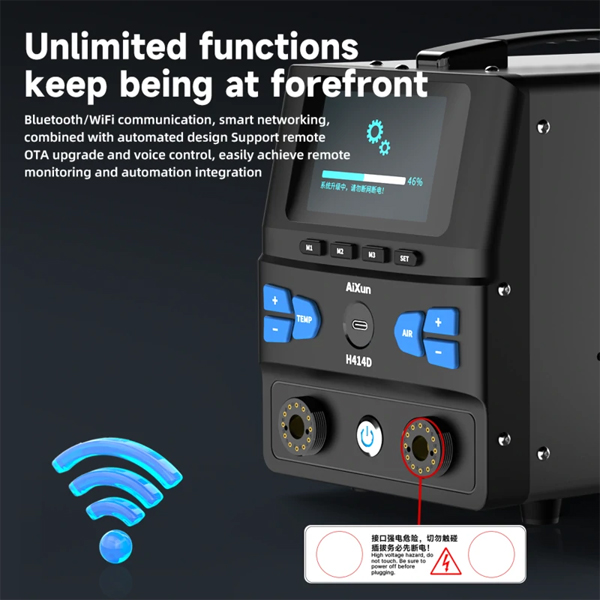

پشتیبانی از ارتباط Wi-Fi و Bluetooth و همچنین قابلیت اتصال به شبکه و سیستم‌های کنترل خودکار و پشتیبانی از به‌روزرسانی  OTA و پشتیبانی از کنترل صوتی هوشمند

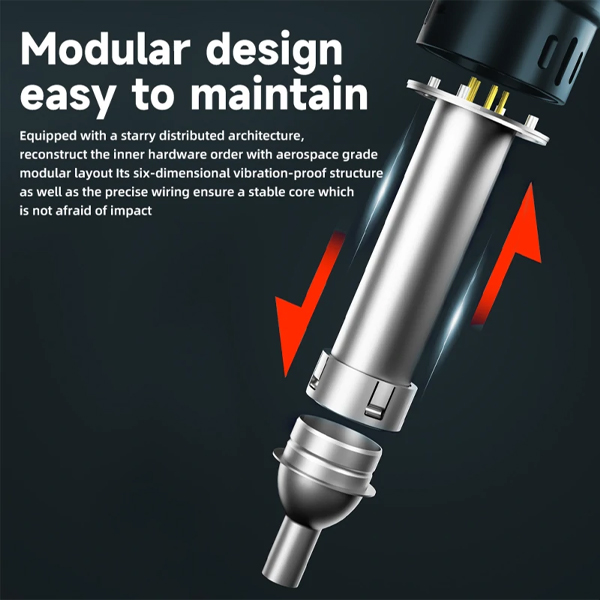

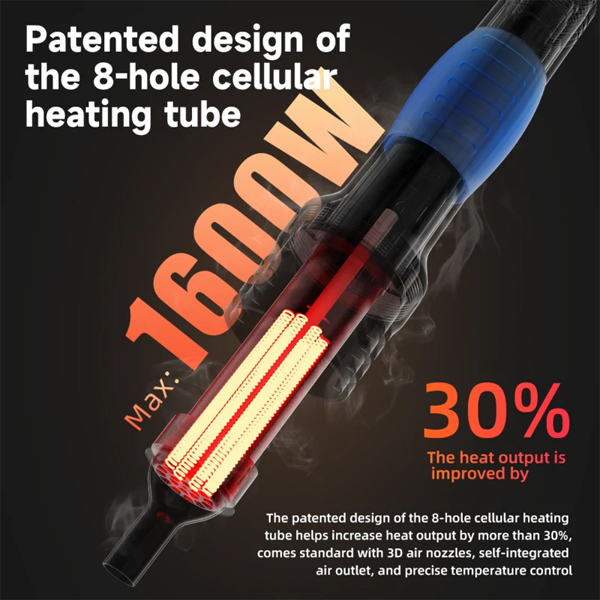

• المنت حرارتی سلولی هشت‌حفره‌ای با طراحی اختصاصی ثبت‌شده

ساختار المنت موجب افزایش بیش از 30٪ توان حرارتی خروجی شده و نازل‌های 3D اختصاصی با خروجی هوای یکپارچه، پایداری جریان هوا و کنترل دقیق دما را تضمین می‌کند

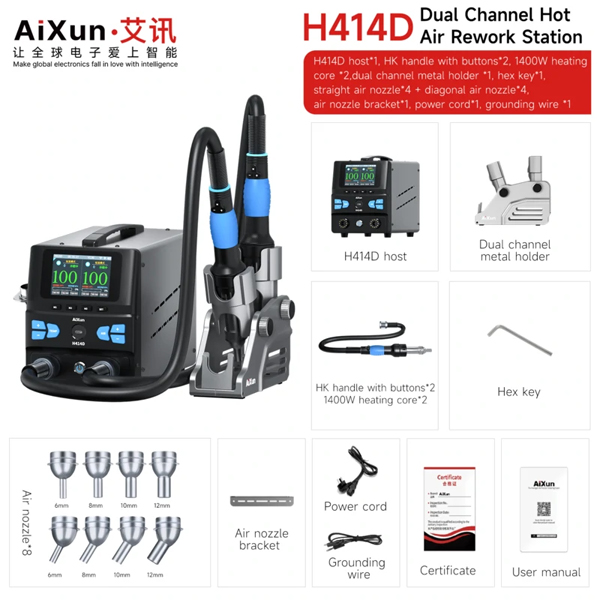

 2* المنت 1400W                             *دسته هیتر سری HK14

توجه: کانال های چپ و راست میتوانند به صورت هم زمان یا مستقل از یکدیگر عمل کنند

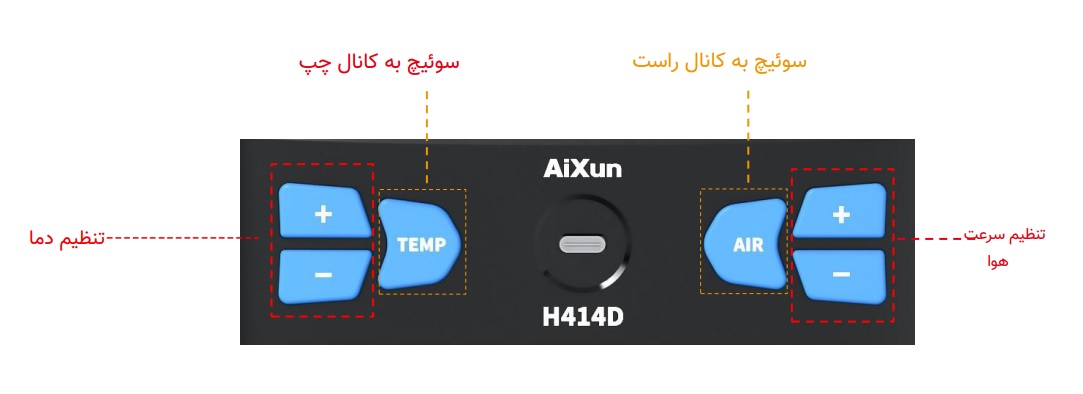

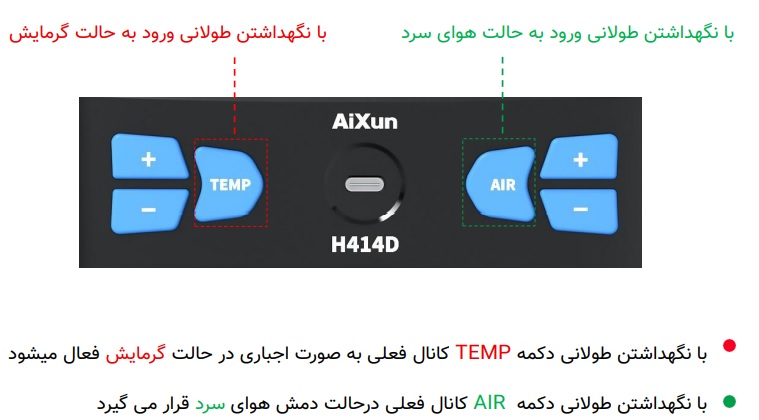

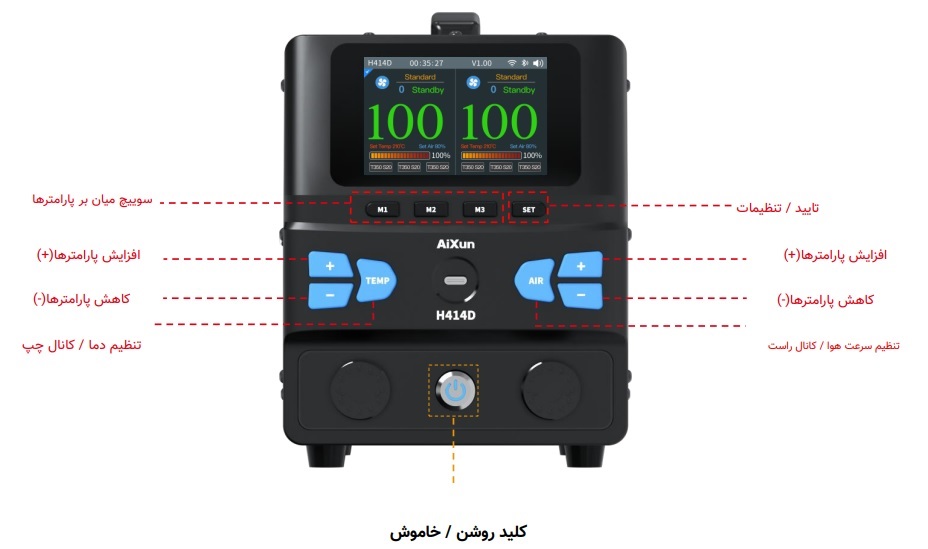

• پس از روشن کردن دستگاه با استفاده از کلید پاور برای انتخاب کانال چپ دکمه TEMP را فشار دهید و برای انتخاب کانال راست دکمه AIR را فشار دهید
• برای تنظیم دما از دکمه های + و – سمت چپ استفاده کنید برای تنظیم سرعت هوا از دکمه های + و – سمت راست استفاده نمایید

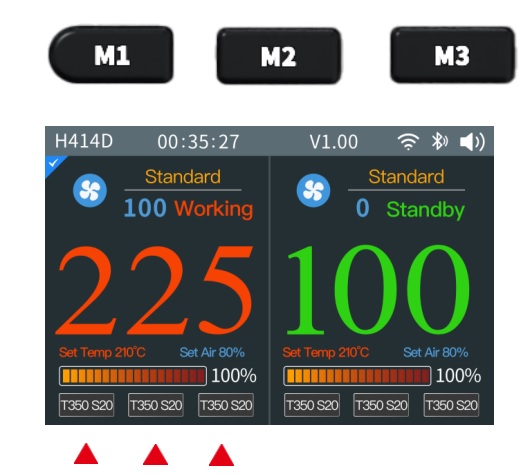

• دکمه های M3/M2/M1 در زیر صفحه نمایش قرار دارند و هر یک نمایانگر یک کانال میان بر دما و سرعت هوا می باشند کاربر میتواند بر اساس نیاز خود مقدار دما و سرعت هوا را تنظیم کند. با فشردن کلید مربوطه بین کانال های تنظیم دما/سرعت هوا جابه جا میشود
• پس از تنظیم مقادیر مورد نظر دما یا سرعت هوا برای ذخیره سازی میان بر در کانال مربوطه کلید M3/M2/M1 را به صورت طولانی نگه دارید تا تنظیم دلخواه شما در کانال مربوطه ذخیره شود
• محدوده قابل تنظیم دما : 100 تا 500 درجه سانتی گراد

محدوده قابل تنظیم سرعت هوا : 1 %تا 150

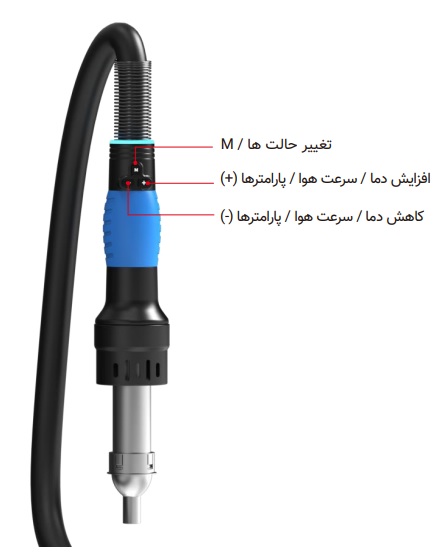

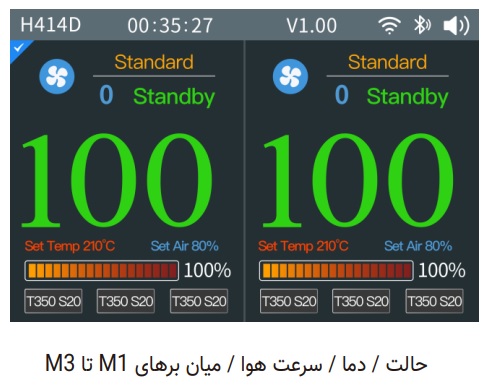

1. با فشردن دکمه M  می‌توان بین عملکردهای مورد نیاز جابه‌جا شد. این عملکردها شامل موارد زیر هستند:

   • انتخاب حالت کاری (Mode)
   • تنظیم دما (Temperature)
   • تنظیم سرعت هوا (Air Speed)
   • انتخاب کانال‌های میان‌بر دما (M1 ~ M3)

   با یک بار فشار دادن دکمه M، وارد تنظیم حالت کاری می‌شوید.
   سپس با استفاده از دکمه‌های +  و −  روی دسته، می‌توانید بین حالت‌های زیر تغییر وضعیت دهید:

   • حالت نرم (Soft Mode)
   • حالت سرعت بالا (Top Speed Mode)
   • حالت استاندارد (Standard Mode)

   با یک بار فشار دادن دکمه M، وارد تنظیم دمای دسته می‌شوید.
   با استفاده از دکمه‌های + و − می‌توانید مقدار دما را تنظیم کنید.

   با یک بار فشار دادن مجدد دکمه M، وارد تنظیم سرعت هوا می‌شوید و می‌توانید مقدار جریان هوا را تنظیم نمایید.

   با یک بار فشار دادن دکمه M، وارد حالت انتخاب کانال‌های میان‌بر دما M1  تا  M3  می‌شوید و می‌توانید سریع بین تنظیمات ذخیره‌شده جابه‌جا شوید.

   با نگه داشتن طولانی دکمه M روی دسته، دستگاه به حالت دمش هوای سرد اجباری وارد می‌شود.

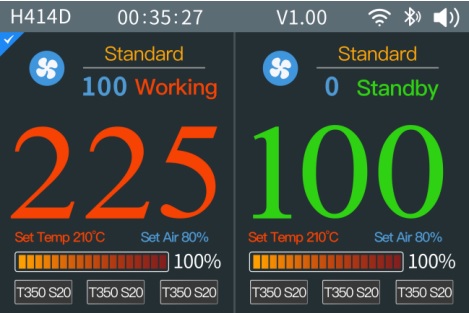

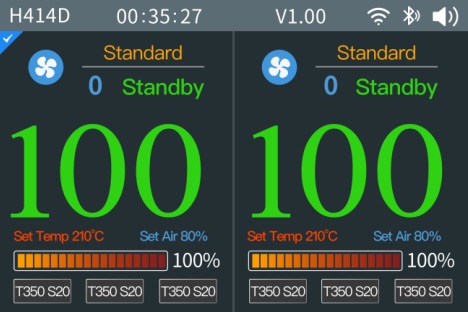

• حالت آماده باش

⇐ این هیتر مجهز به ژیروسکوپ ۶ محوره می‌باشد.
با قرار دادن دسته روی پایه‌ی آماده‌باش یا قرار دادن آن به صورت صاف روی سطح میز، دستگاه به‌طور خودکار وارد حالت آماده‌باش (Standby) می‌شود و دما را تا مقدار از پیش تعیین‌شده‌ی حالت آماده‌باش کاهش می‌دهد.

• حالت کاری

⇐ این هیتر از کارکرد یک‌کاناله و همچنین کارکرد هم‌زمان دو کاناله پشتیبانی می‌کند.با برداشتن دسته از روی پایه‌ در حالت آماده‌باش، دستگاه به‌صورت خودکار شروع به گرم‌شدن کرده و دما را تا مقدار تنظیم‌شده افزایش می‌دهد.

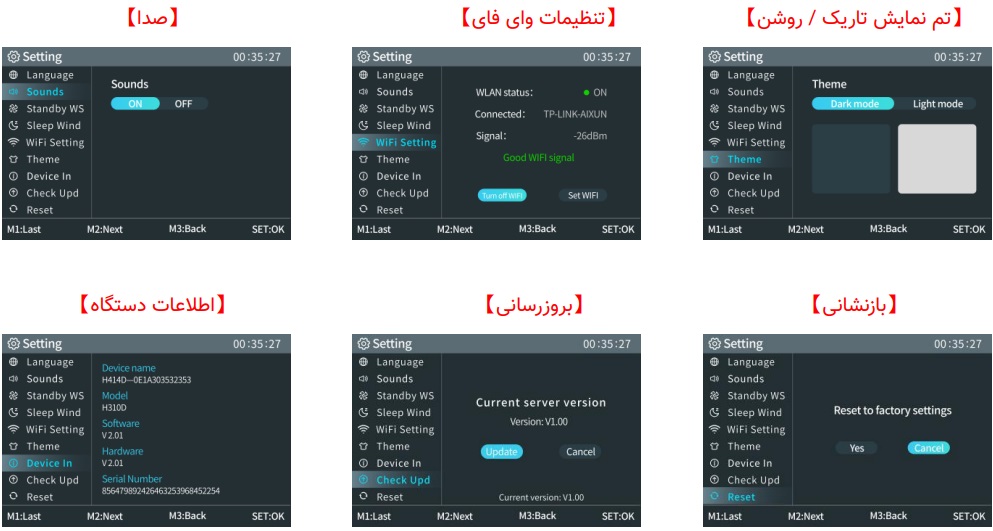

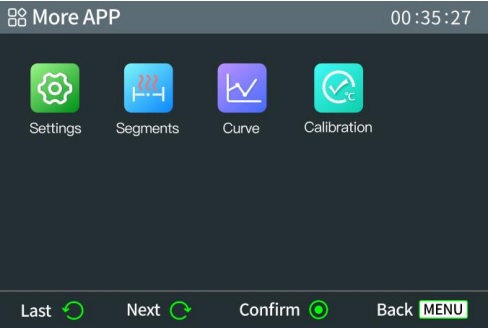

• با نگه‌داشتن طولانی دکمه SET وارد بخش گسترش امکانات (Applications Expansion) شوید، سپس با انتخاب آیکون Sttings وارد منوی تنظیمات شوید.
• کاربر می‌تواند بر اساس نیاز خود، پارامترهای زیر را تنظیم کند: زبان، صداها، سرعت باد در حالت آماده‌باش، Wi-Fi، تم رابط کاربری، حالت نمایش، اطلاعات دستگاه، بررسی به‌روزرسانی، و بازنشانی به تنظیمات کارخانه

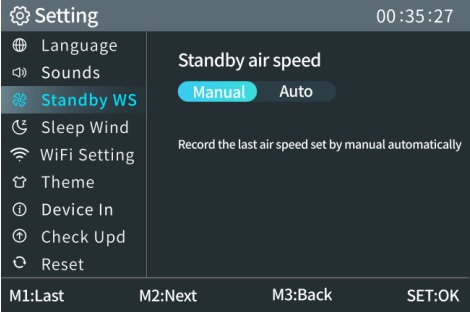

• سرعت باد آماده‌باش دارای دو حالت است: خودکار (Automatic) و دستی (Manual).
• برای تغییر آن، روی گزینه Standby air speed رفته و دکمه SET را فشار دهید تا تأیید شود؛ اکنون کاربر می‌تواند مقدار سرعت باد را به صورت دستی تنظیم کند.
• پس از انجام تنظیمات، دکمه M3 را فشار دهید تا به صفحه قبلی بازگردید.

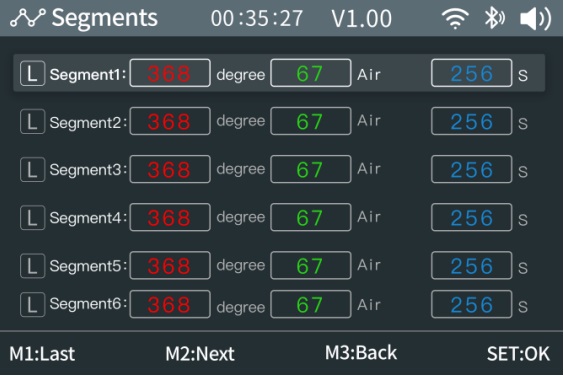

آیکون Segment  را انتخاب کرده و دکمه  SET را فشار دهید تا وارد صفحه تنظیمات شوید. با دکمه‌های M1  و  M2 بین بخش‌های مختلف  ۱ تا ۵ جابه‌جا شوید. در هر بخش (Segment) سه مقدار قابل تنظیم وجود دارد:

• دمـا (Temperature)
• سرعت هوا (Air Speed)
• زمان (Time)

وقتی حاشیه دور مقدار انتخاب‌شده شروع به چشمک‌زدن کند، یعنی آن پارامتر برای تنظیم فعال است.

برای جابه‌جایی بین دمـا، سرعت هوا و زمان در هر بخش، از دکمه‌های TEMP یا AIR استفاده کنید. پس از اعمال تنظیمات، برای ذخیره پارامترها دکمه  SET را فشار دهید.

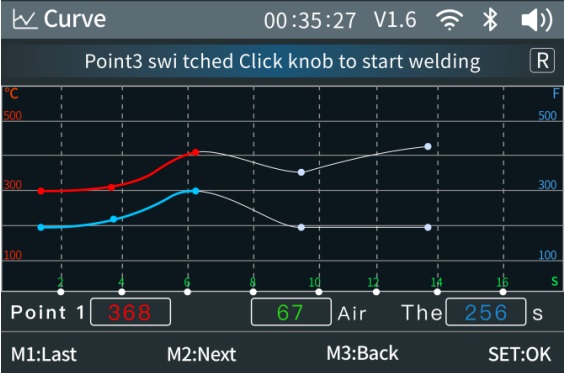

لحیم‌زدایی منحنی (Curve Desoldering)
آیکون Curve را انتخاب کرده و با فشار دادن دکمه SET وارد رابط تنظیمات شوید.
در صفحه لحیم‌زدایی منحنی، پنج نقطهٔ تغییر (Inflection Points) برای تنظیم وجود دارد.

روش تنظیم پارامترهای پنج نقطه تغییر:

1. وارد رابط لحیم‌زدایی منحنی شوید. در این صفحه پنج نقطه وجود دارد که هر نقطه نمایانگر یک نقطه تغییر است. با استفاده از دکمه‌های M1 یا M2 می‌توانید بین نقاط قبلی و بعدی جابه‌جا شوید.
2. نقطه تغییر را انتخاب کنید (پس از انتخاب، نقطه به رنگ سفید نمایش داده می‌شود). سپس با فشردن دکمه‌های TEMP یا AIR می‌توانید بین تنظیم دما و تنظیم حجم هوا برای همان نقطه تغییر جابه‌جا شوید.

روش اول: به‌روزرسانی OTA از طریق اتصال WiFi
با توجه به تنظیمات و روش اتصال WiFi ، دستگاه را از طریق WiFi به نرم‌افزار AiXun Assistant  متصل کنید تا سیستم به‌طور خودکار به آخرین نسخه نرم‌افزار به‌روزرسانی شود.
در این روش نیاز به کابل داده وجود ندارد.

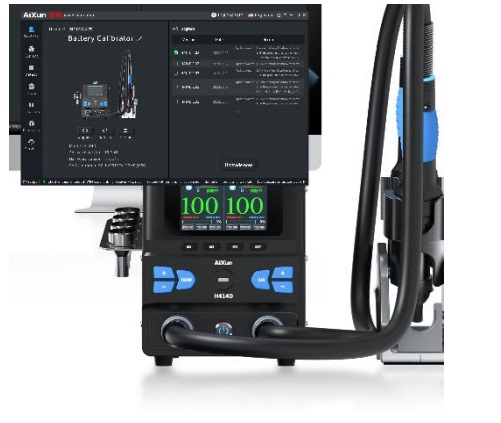

روش دوم: به‌روزرسانی از طریق اتصال به کامپیوتر با کابل Type-C
یک درگاه کابل  Type-C روی دستگاه تعبیه شده است که می‌توان آن را به کامپیوتر متصل کرد.
پس از اتصال، برنامه AiXun Assistant  را اجرا کنید؛ دستگاه به‌صورت خودکار شناسایی خواهد شد.
نسخه جدید نرم‌افزار را انتخاب کرده و صبر کنید تا فرآیند به‌روزرسانی کامل شود.

This product has anti-static measures, please be sure to use grounding.

• این دستگاه از دوشاخه سه‌سیمه دارای ارت استفاده می‌کند و باید حتماً در پریز سه‌شاخه دارای اتصال زمین متصل شود. از تغییر دوشاخه یا استفاده از تبدیل‌های بدون ارت خودداری کنید، زیرا باعث عدم اتصال صحیح به زمین می‌شود. در صورت نیاز به افزایش طول کابل، فقط از کابل برق سه‌سیمه دارای ارت استفاده نمایید.
• این محصول دارای مدارهای الکترونیکی دقیق داخلی است. افراد غیرمتخصص به هیچ عنوان دستگاه را باز نکنند.
• از خیس شدن دستگاه جلوگیری کنید؛ با دست خیس دستگاه را لمس نکنید و از کشیدن یا فشار آوردن به کابل برق خودداری نمایید.
• این دستگاه برای استفاده کودکان یا افراد فاقد آموزش مناسب مجاز نیست؛ همچنین از دستگاه به عنوان سشوار شخصی استفاده نکنید.
• از وارد شدن ذرات فلزی، براده سیم و سایر مواد رسانا به داخل دستگاه جلوگیری کنید؛ این امر ممکن است باعث برق‌گرفتگی، آتش‌سوزی یا خرابی دستگاه گردد.
• قطعات یدکی و متعلقات را فقط با قطعات اصلی و استاندارد سازگار تعویض نمایید.
• در صورتی که دستگاه برای مدت طولانی بلااستفاده می‌ماند، آن را در محیطی خشک نگهداری کنید
• هنگام استفاده، لطفاً کاملاً مطابق دستورالعمل‌های این دفترچه عمل نمایید.

قوانین گارانتی:

این محصول از تاریخ خرید (مطابق با فاکتور یا مدرک خرید) به مدت یک سال تحت گارانتی قرار می‌گیرد.
خدمات گارانتی تنها در صورت استفاده صحیح و عادی معتبر است.
در شرایط زیر گارانتی فوراً باطل خواهد شد:

• وارد شدن آسیب‌های ناشی از عوامل انسانی
• استفاده از لوازم جانبی نامناسب یا غیر اصلی
• استفاده نادرست یا بر خلاف دستورالعمل‌های این دفترچه
• تعمیر، بازکردن یا دستکاری دستگاه توسط افراد یا مراکز غیر رسمی
• استفاده اشتباه، سهل‌انگاری یا نگهداری نامناسب

شرکت حق نهایی تفسیر و تصمیم‌گیری در مورد مواردی که شامل شرایط فوق نباشند را برای خود محفوظ می‌دارد.
