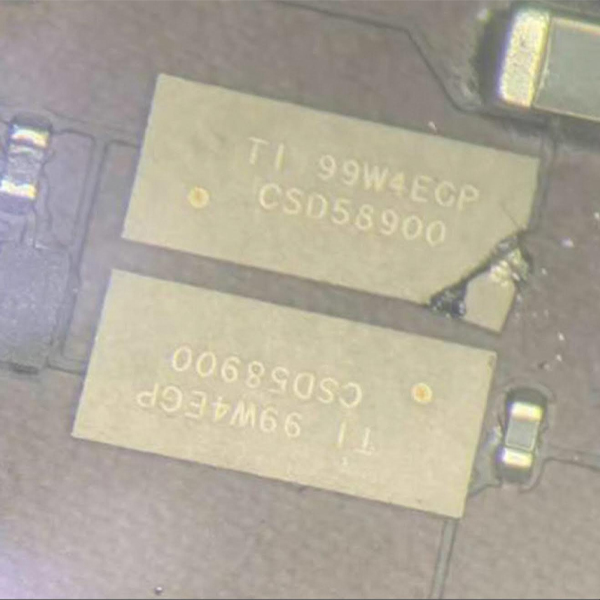

ماسفت N-channel مدل CSD58900L

ترانزیستور MOSFET نوع N به عنوان یکی از کاربردی‌ترین قطعات نیمه‌هادی در مدارهای قدرت و سوئیچینگ سریع، نقش کلیدی در دستگاه‌های پیشرفته الکترونیکی همچون تبلت‌های اپل دارد. در این مقاله ضمن معرفی مکانیزم و ساختار علمی MOSFET نوع N، به طور ویژه به قطعه CSD58900L ساخت ProMOS و کاربردهای دقیق آن در مدل‌های مختلف آیپد اپل می‌پردازیم.

ساختار و اصول عملکرد MOSFET نوع N با تأکید بر CSD58900L

MOSFET نوع N یک ترانزیستور کنترل‌پذیر با ولتاژ است که با اعمال ولتاژ مثبت به گیت (Vgs) امکان هدایت جریان بین درین و سورس را فراهم می‌کند. قطعه CSD58900L بر اساس همین اصل، با ولتاژ گیت ±20V و ولتاژ تحمل تا ۳۰ ولت (Vds) کار می‌کند و با مقاومت روشن بسیار پایین 12mΩ، عملکرد بهینه در فرکانس و سرعت سوئیچینگ بالا را تضمین می‌نماید. جریان پیوستۀ ۸ آمپر در دمای اتاق، قابلیت این MOSFET را برای استفاده در مدارهای مدیریت توان و سوئیچینگ DC/DC تقویت می‌کند.

پارامترهای کلیدی CSD58900L در چارچوب ویژگی‌های فنی N-channel MOSFET

حداکثر ولتاژ (Vds): ۳۰ ولت — فراتر از نیاز اکثر خطوط قدرتی بردهای اپل.
جریان پیوسته (Id): ۸ آمپر — پوشش نیازهای شدید جریان هنگام عملکردهای پرمصرف پردازنده و شارژ باتری.
مقاومت روشن (Rds(on)): ۱۲ میلی‌اهم — موجب کاهش تلفات و افزایش راندمان شارژ/تغذیه دستگاه.
بسته‌بندی سطوح حرفه‌ای (XFLGA-10): ابعاد ۳×۳ میلی‌متر و ارتفاع ۰.۸ میلی‌متر
طیف دمایی گسترده: از ۵۵- تا ۱۵۰+ درجه سانتی‌گراد برای شرایط عملیاتی مختلف.

نقش CSD58900L در مدیریت توان و حفاظت قطعات اپل

در برد دستگاه‌های اپل مانند iPad Pro 11، 12.9، Air 4 و Mini 6، ماسفت CSD58900L در بخش‌های کلیدی به کار رفته است:
مدیریت توان پردازنده: اتصال به مسیر PP_VCC_MAIN به عنوان سوئیچ جریان ورودی پردازنده؛ تضمین اطمینان در سوییچینگ جریان هنگام پردازش‌های سنگین و محافظت در برابر اضافه جریان.
حفاظت و کنترل شارژر: عملکرد در مسیر شارژ USB-C، همکاری با آی‌سی‌های مدیریت شارژ (نظیر TI BQ25890) و محافظت باتری در برابر ولتاژ یا جریان خارج از حد مجاز.
تنظیم روشنایی نمایشگر: بهینه‌سازی جریان بک‌لایت و کنترل دقیق روشنایی در مدل‌هایی مانند iPad Mini 6.

ارتباط ویژگی‌های فنی MOSFET نوع N با صحت و کارایی اپل

بهینگی Rds(on) پایین، ظرفیت بالای هدایت جریان و پاسخ سریع گیت باعث شده تا CSD58900L انتخاب اصلی اپل در مسیرهای حساس مدیریت توان باشد. این خصوصیات همسو با ویژگی‌های کلاسیک MOSFET نوع N شامل سرعت سوئیچینگ بالا، راندمان عالی و پوشش ناحیه ایمن عملکرد (SOA) است که از خرابی‌های رایج مدارات قدرت جلوگیری می‌کند.

 تشخیص اصالت CSD58900L

تشخیص اصل بودن:  مقدار دقیق Rds(on) (حدود 12mΩ) را فراهم می‌کنند. نمونه‌های تقلبی معمولاً مقاومت بالاتر یا عملکرد نامناسب دارند.
تست سلامت: بررسی مقاومت بی‌نهایت بین درین و سورس در حالت گیت آزاد و افت به حدود 12mΩ پس از اعمال 3.3V به گیت.
علائم خرابی: خاموش ماندن دستگاه، شارژ نشدن یا اختلال در روشنایی نمایشگر می‌تواند نشان‌دهنده عملکرد نامناسب این MOSFET باشد.
