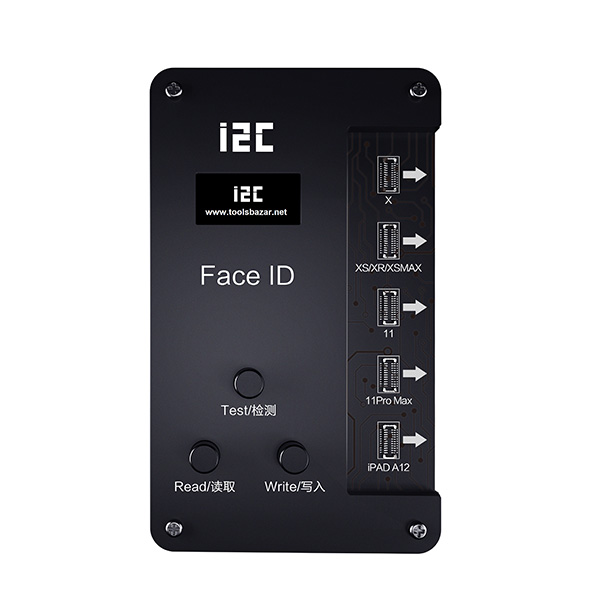

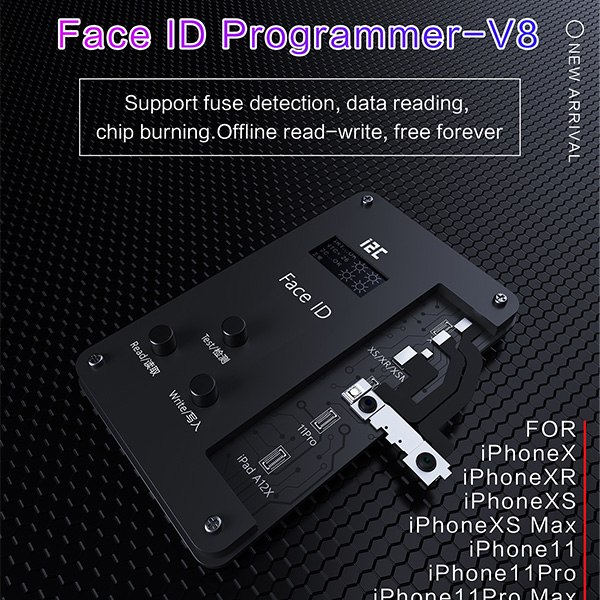

پروگرامر فیس آیدی i2C مدل V8

آموزش استفاده از پروگرامر Face iD برند i2C

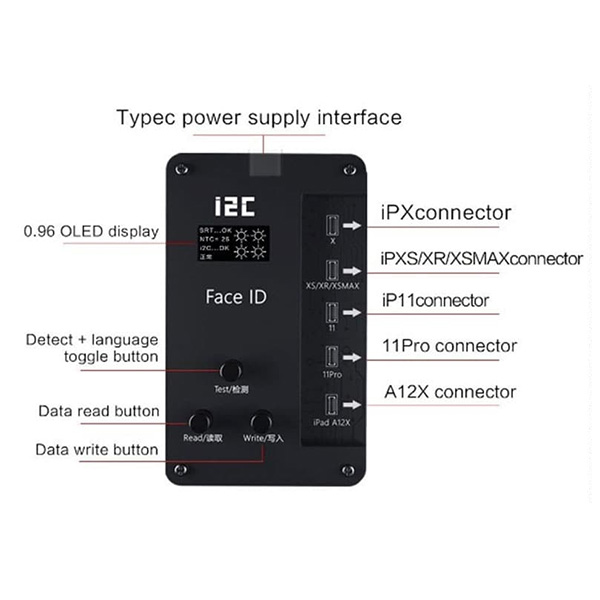

1. ابتدا کابل فلت اصلی دستگاه خود را بر روی پروگرامر قرار داده و تست کنید تا وضعیت فعلی کابل را چک کنید برای اینکار پس از اتصال فلت بر روی پروگرامر دکمه TEST را فشار داده تا وضعیت فلت نمایش داده شود

2. برای خواندن و ذخیره داده های فلت دکمه “Read” را فشار دهید (هنگام این کار دستگاه از کابل USB جدا  و یا خاموش نشود)

3. فلت دات پروژکتور i2C را به دستگاه وصل کنید ، سپس برای Write اطلاعات خوانده شده از فلت اصلی  دکمه “Write” را فشار دهید. (برای جلوگیری از از دست رفتن داده ها ، در طول فرایند پروگرامر را خاموش نکنید)

4. (از این مرحله به بعد نیاز به مهارت کافی وجود دارد حتما بر روی فلت تست ابتدا تمامی مراحل را آزمایش کنید تا ضریب خطای خود را به کمترین میزان برسانید)

بهترین روش جداسازی:

پشت شیلد را به آرامی گرم کنید تا چسب فلت دات پروژکتور نرم شده و محافظ شیشه ای دات پروژکتور جدا شده و در نهایت فلت دات پروژکتور را از زیر شیلد جدا کنید

5. برد دات پروژکتور را از فلت جدا کرده و MOSFET را بردارید

6. Mosfet را مطابق عکس زیر جامپر بزنید:

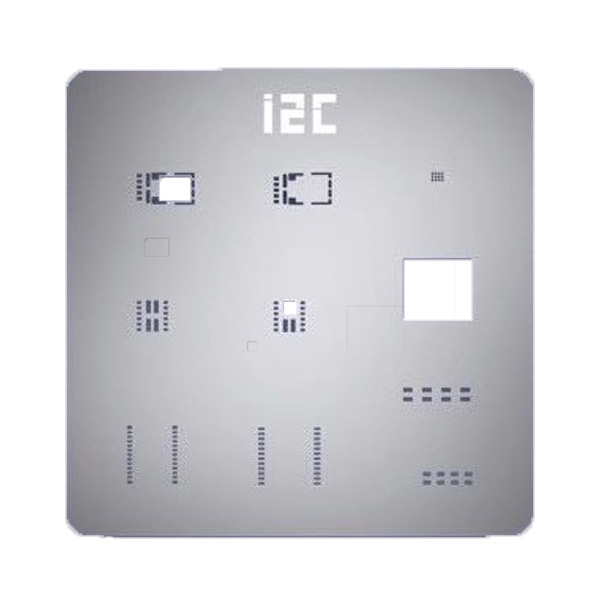

7. در این مرحله فلت جدیدی که بر روی آن پروگرام کردید را شابلون کنید(شابلون موجود در پکیج):

8. در این مرحله برد دات پروژکتور را بر روی فلت قرار داده و بعد فلت را مجدد بر روی پروگرامر تست کنید

9. فلت را درون محافظ قرار داده و فلکس را با شیشه فیس آیدی به خوبی تراز کنید
